Groupes, etiquettes et interfaces

Groupes

Un groupe rassemble des objets pour structurer l’ontologie. Il est utile des que le modele grandit : la liste laterale et le schema restent lisibles.

Exemple :

Groupe	Objets
PRODUCT	BRAND, MODEL, PLATFORM
ENGINEERING	ASSEMBLY, PART
PROCUREMENT	CONTRACT, SUPPLIER

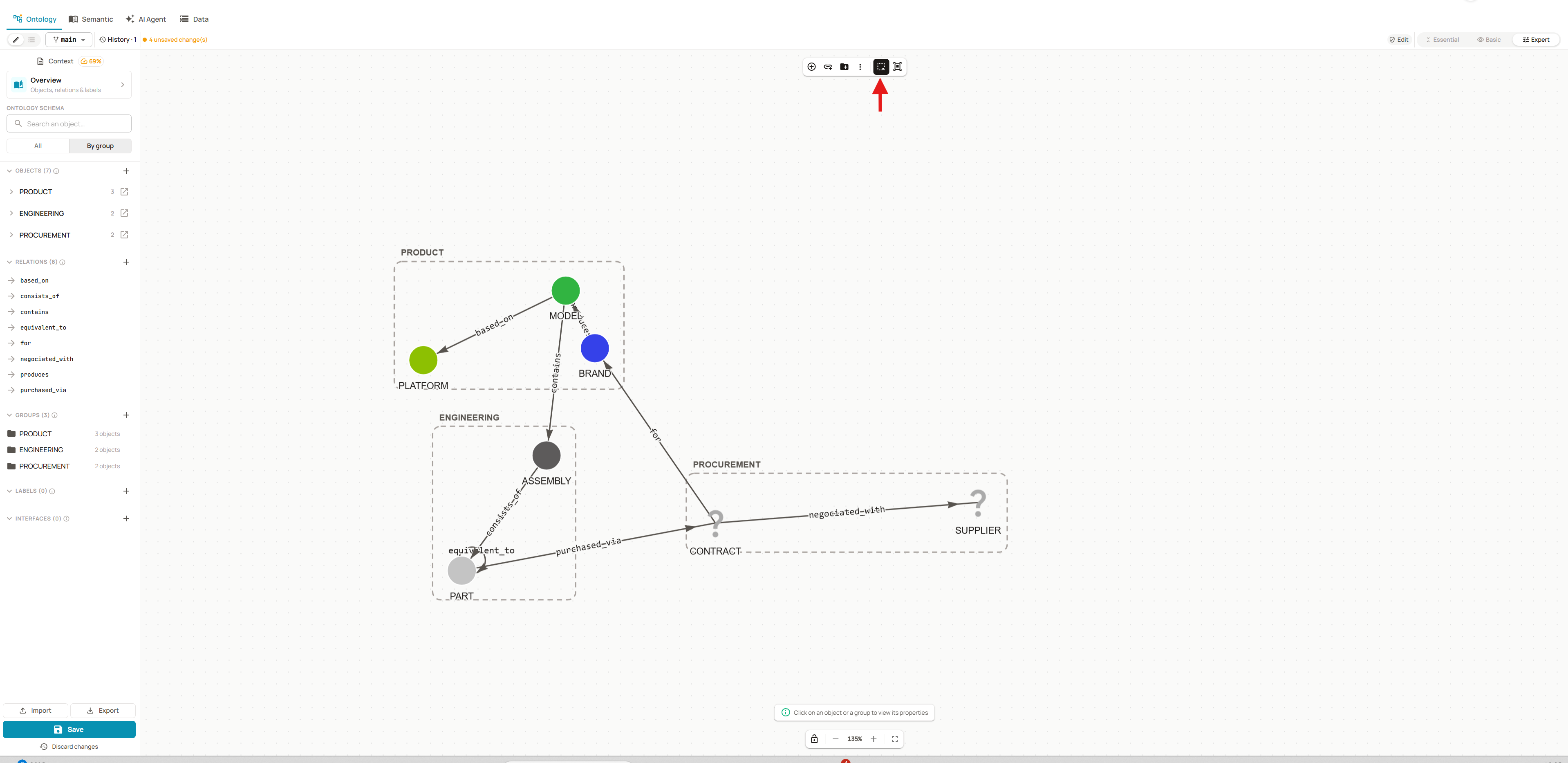

Cliquez sur Show group pour afficher les groupes sur le schema et voir d’un coup d’oeil quels objets ils rassemblent.

Etiquettes

Disponible a partir du mode Basic.

Une etiquette est une annotation que vous posez sur des objets ou des relations, quel que soit leur groupe. Elle aide l’assistant IA a suivre un parcours de bout en bout dans la donnee, a travers plusieurs niveaux du modele.

Exemple : l’etiquette procurement chain posee sur toute la chaine d’achat

Name: procurement chain
Description: Everything needed to follow a part from its purchase to its supplier:
the contract that sets its price and volume, and the supplier who negotiated it.

Applied to: PART -[purchased_via]-> CONTRACT -[negotiated_with]-> SUPPLIER

Interfaces

Disponible uniquement en mode Expert.

Une interface regroupe des attributs communs a plusieurs objets, comme en programmation orientee objet. Elle permet de reperer les similarites entre objets et de les traiter de la meme facon.

Les objets relies a une interface doivent avoir les memes attributs que l’interface : ils peuvent ainsi les surcharger via l’interface.

Exemple : l’interface ORGANIZATION, reliee a BRAND et SUPPLIER

Name: ORGANIZATION
Description: A company involved in the product chain, either as a brand
that sells vehicles or as a supplier that sells parts.
Attributes: name (STRING), country (STRING)
Implemented by: BRAND, SUPPLIER
